Mecedes Benz - ML400 TPS 작업순서

작성일	2006-09-13 13:25:30	조회수	6075

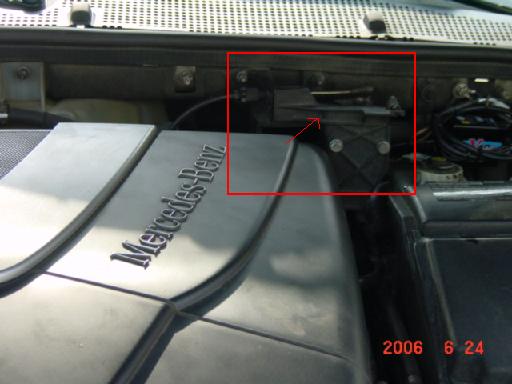

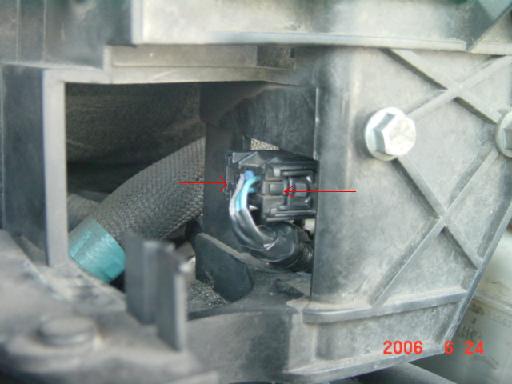

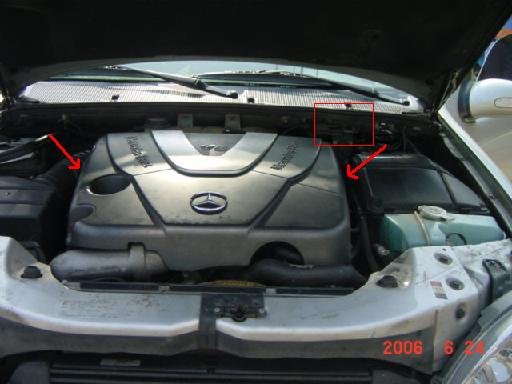

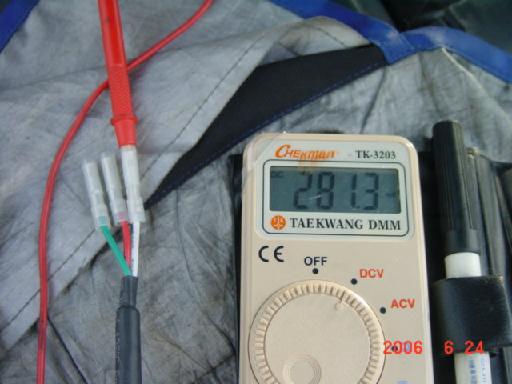

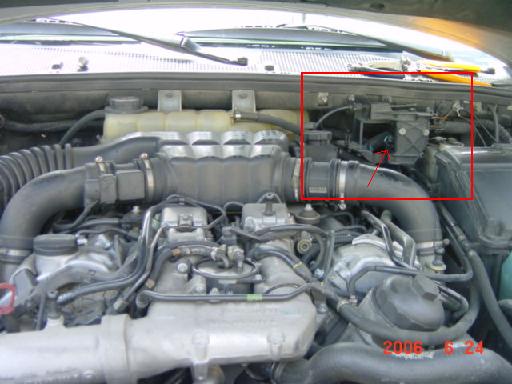

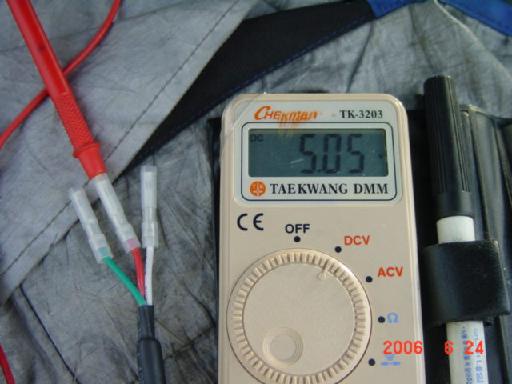

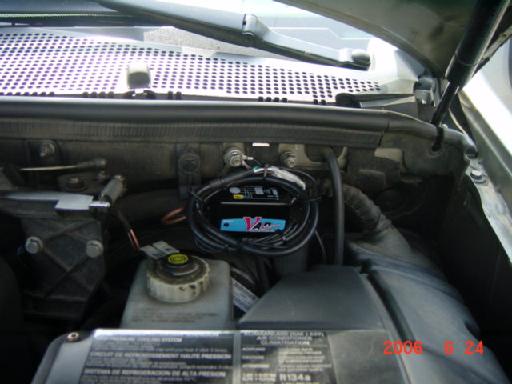

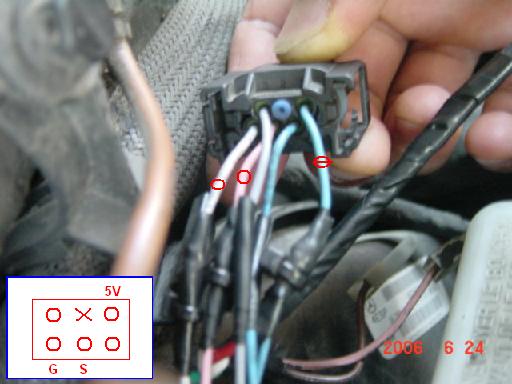

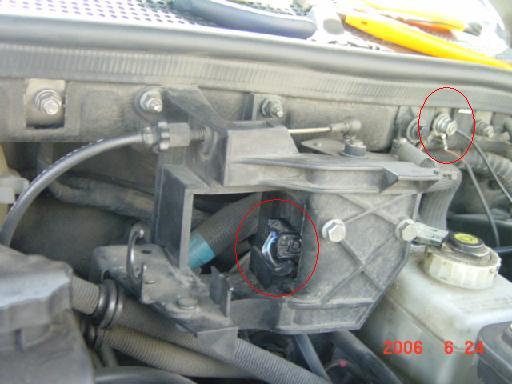

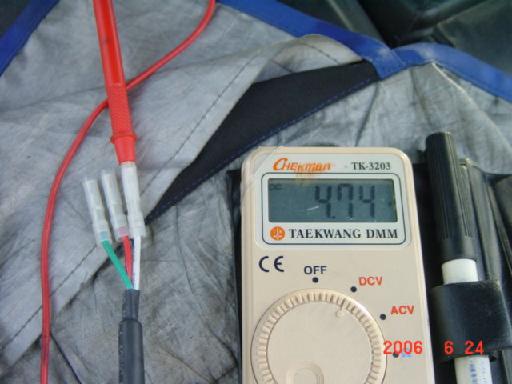

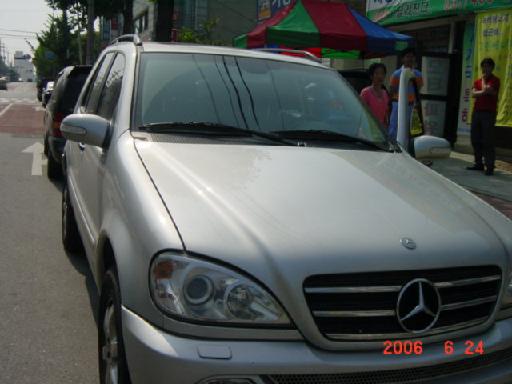

＠ 차량 전면 사진 < 2002년식 메르세데스 벤츠 ML400 CDI > ＠ 화살표 위치의 엔진커버 고정볼트(8mm)를 풀고 엔진커버를 들어 올리면 쉽게 해체됨... 네모안은 대략적 TPS 위치. ＠ TPS 위치 확인 사진 ＠ 엔진 커버 탈거 후 TPS 위치 확인 사진 ＠ TPS 위치 확대 .... 오른쪽은 VAD 접지 포인트 ＠ TPS 커넥터 부분 ... 화살표시된 양쪽을 누르면서 커넥터 분리 ＠ TPS 커넥터를 분리하여 커넥터를 뒤에서 봤을때 사진 국내 차량중 7선 TPS (매그너스 L6, 누비라2, ~05년식 라세티) 작업시에 연결하는 배선과 위치가 동일하군요. ＠ TPS 작동 전압 ＠ 초기 TPS 출력 전압 초기 출력 전압만으로 출력선을 확인하는것은 간혹 잘못된 결과를 일으킬 수 있으니, 꼭 액셀레이터를 끝까지 밟아서 출력 전압이 대략 4V를 넘어서는지 확인하시기 바랍니다. ＠ 액셀레이터 패달을 끝까지 밟았을때 TPS 출력 전압 ＠ 장착 완료
