카이런과 액티언은 VAD 를 장착하기 위한 언더커버 해체방법 및 APS 배선이 동일합니다.
중간커버 및 언더커버는 플라스틱이므로 특히 중간커버 해체시 힘조절에 유의하셔야 커버가 부러지지 않습니다.
그럼 지금부터 해체 방법 설명을...
조립은 해체의 역순입니다 !!
＠ 차량 사진 § 운전석을 열고 작업 준비

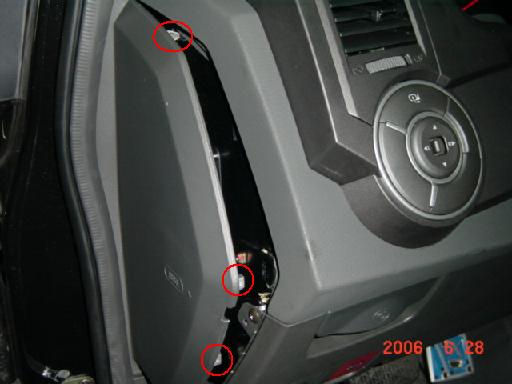

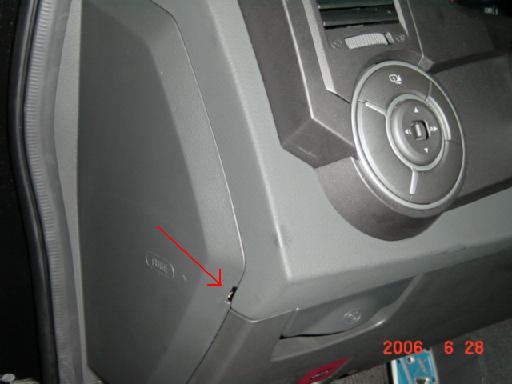

＠ 좌측 커버를 해체하기 위해 표시된 부분에 (-)자 드라이버를 넣어 가볍게 재낍니다.
＠ 좌측 커버는 (-)자 드라이버로 가볍게 재낀 후 손으로 밀면 쉽게 탈거됩니다. 탈거 후 클립 위치...

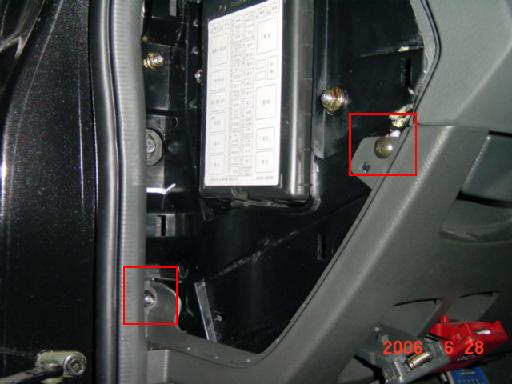

＠ 좌측 커버 탈거 후 중간커버를 고정하고 있는 2개의 볼트를 10mm 복스와 (+)드라이버로 풀어냅니다. § 왼쪽 아래 10mm 너트 해체시 너트가 아래 구멍으로 빠지지 않도록 주의하세요.
＠ 언더커버 오른쪽 조각이 고정되어 있는 부분을 손으로 약간 잡아당긴 상태 사진입니다.

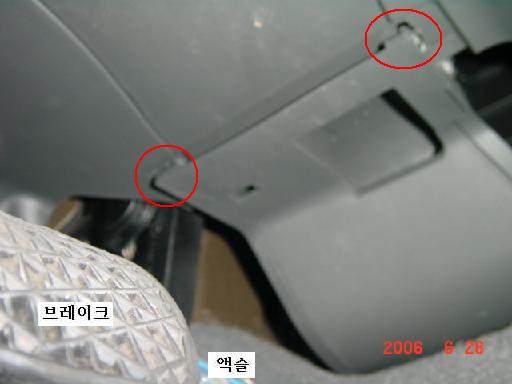

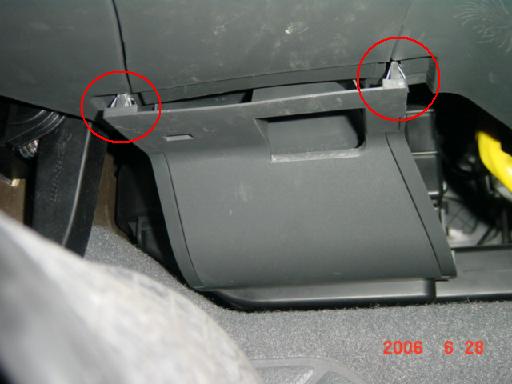

＠ 언더커버 오른쪽 조각 해체를 위한 클립 위치 표시 § 이 부분은 잡아당기면 손쉽게 빠집니다.

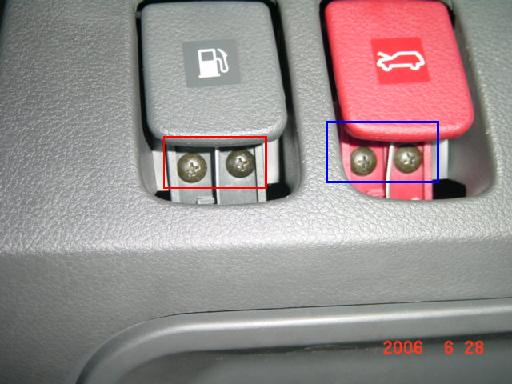

＠ 연료주입구 및 본넷 열림 장치 고정 볼트 4개 모두 해체 § 주차브레이크 해제 장치는 손대지 않습니다.

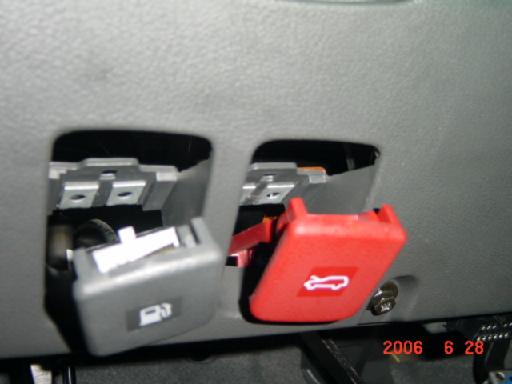

＠ 연료주입구 및 본넷열림 장치 고정볼트를 뺀 사진입니다.

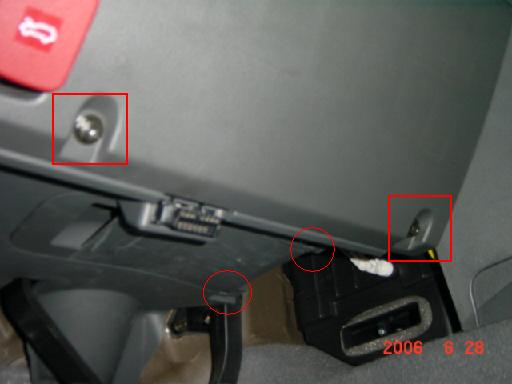

＠ 중간커버를 해체하기 위한 마지막 10mm 볼트 2개 위치 ※ 볼트를 모두 뺀 후 중간커버를 해체 할 때에는 중간커버가 키홀더 부분까지 감싸고 있으므로 주의해서 천천히 분리하십시오. ※ 중간커버 탈거는 언더커버를 탈거하기 위한 작업일뿐 중간커버는 완전히 탈거하지 않은 상태에서 작업이 진행됩니다. § 아래 동그란 표시 부분은 위에서 언급했던 언더커버 오른쪽 조각의 클립 위치 표시입니다.

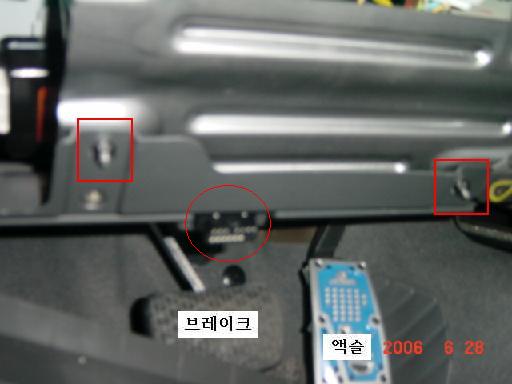

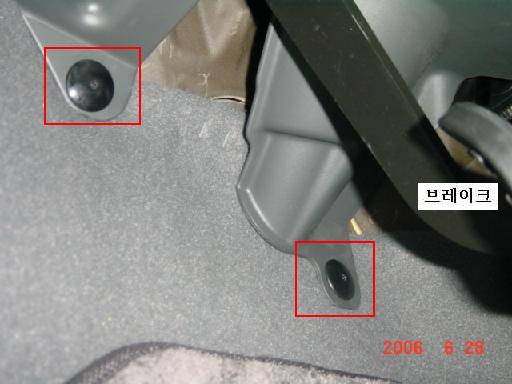

＠ 언더커버를 편하게 해체하기위해서는 (+)자 드라이버로 표시된 아래쪽 2개의 플라스틱 볼트를 먼저 해체하세요.
＠ 언더커버를 탈거하기 위한 마지막 10mm 2개 너트 위치 ※ 언더커버 볼트와 너트를 모두 뺀 후 완저히 분리하기 위해서는 언더커버를 탈거 한 후 언더커버에 연결된 스캔 커넥터도 분리하셔야 합니다. (동그란 표시 부분)

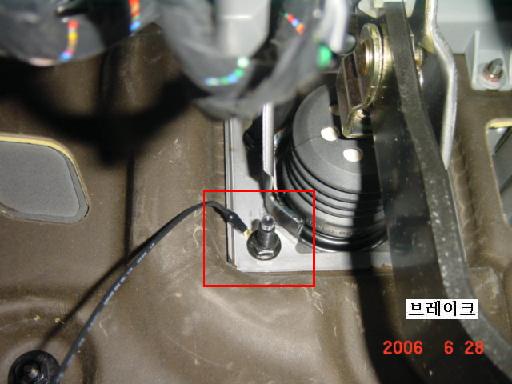

＠ VAD 접지선 연결 (제가 사용하는 접지 위치입니다.) § 아래 위치에 VAD 접지선을 연결하기 위해서는 특별한 소복스 12mm알이 필요하므로 해당 도구가 없을 경우 다른 곳에 연결하십시오.

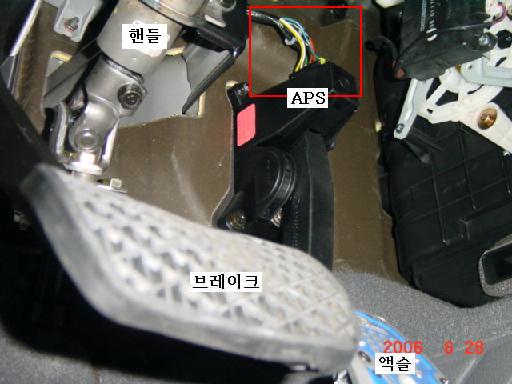

＠ 이제 APS 가 보이는군요... 땀이 찔찔... ㅠㅠ

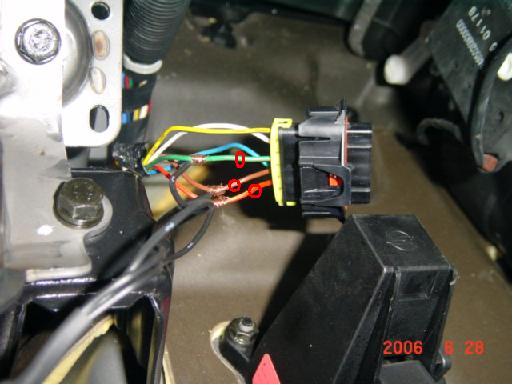

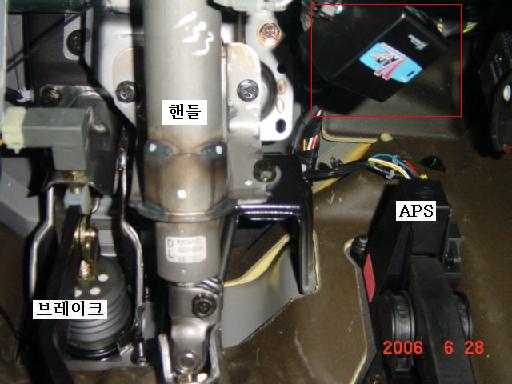

＠ APS 와 연결된 VAD 배선 (배선도 참고)
＠ VAD 장착 완료 ※ VAD 장착 시 중간커버나 언더커버에 닿지 않도록 장착 위치에 신경을 쓰시기 바랍니다.
