투싼/스포티지/싼타페 CRDI차량 장착 방법

작성일	2006-09-13 12:53:42	조회수	7051

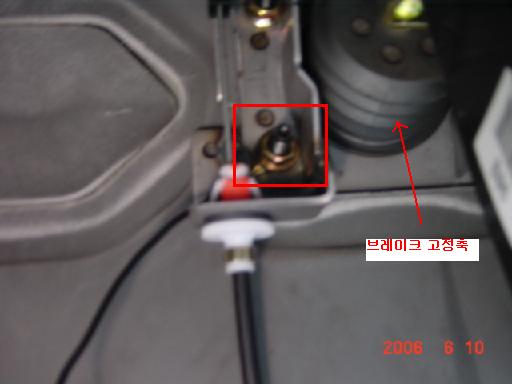

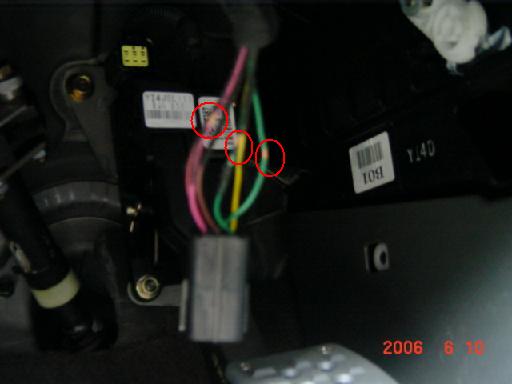

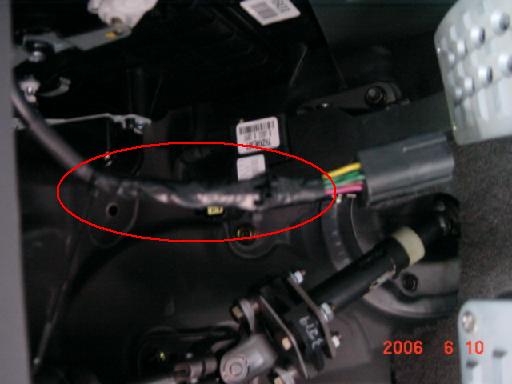

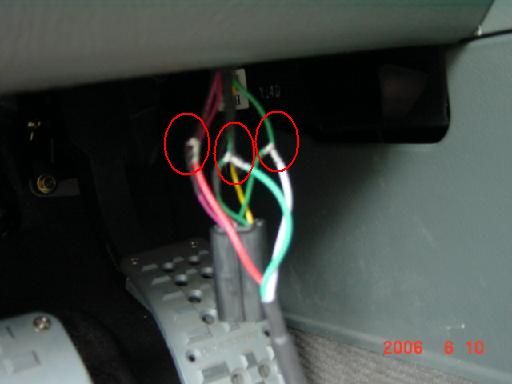

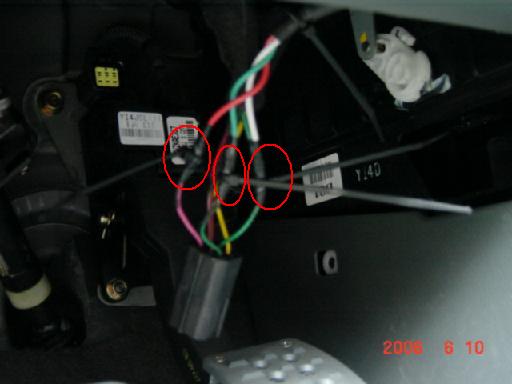

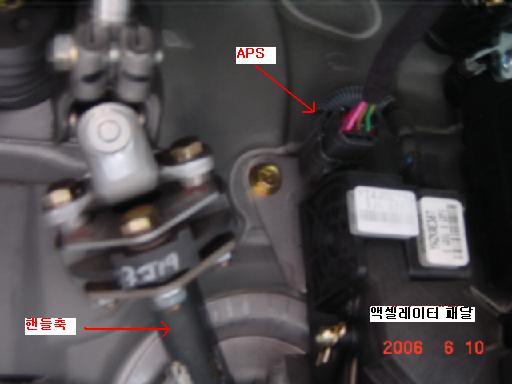

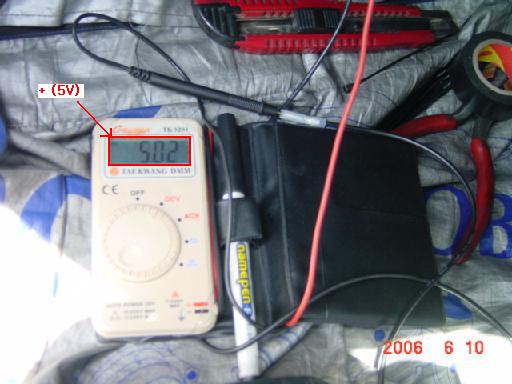

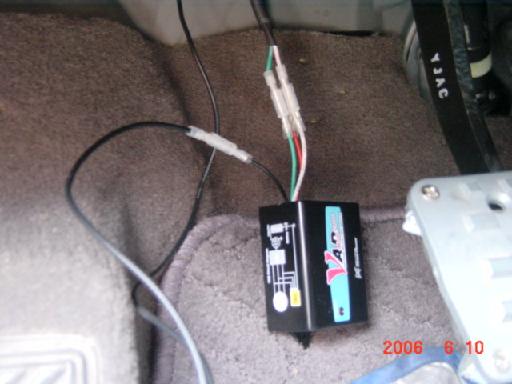

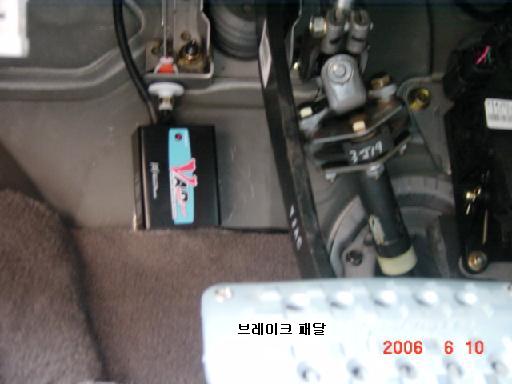

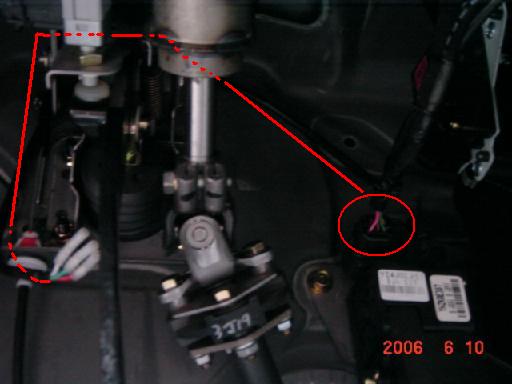

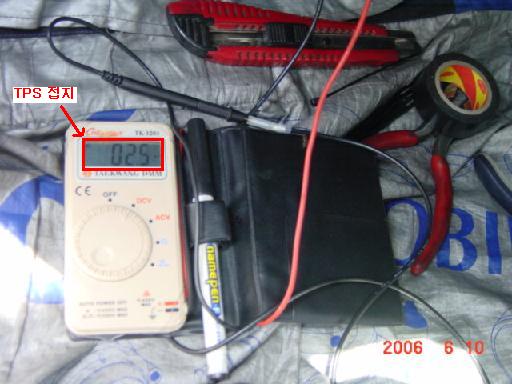

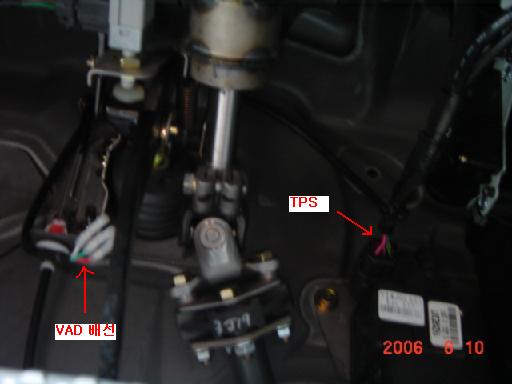

현대 투싼, 싼타페 그리고 기아 스포티지 (이상 오토매틱)의 경우 VAD 고정위치가 동일하므로 아래와 같이 작업하시면 됩니다. CRDI (커먼레일)차량의 작업순서 입니다. 브레이크 패달축을 고정하고 있는 좌측 아래 볼트에 VAD 접지선을 연결합니다. APS는 액셀레이터 패달 위쪽에 위치해 있습니다. ※ APS 커넥터를 분리하기 전에 자동차 키를 반드시 빼시기 바랍니다. APS 커넥터를 분리한 후 자동스트리퍼나 니퍼를 이용하여 연결 할 배선을 약 3mm 정도씩 벗겨냅니다. VAD 연결 배선이 APS 배선에서 이탈되지 않도록 연결합니다. 각 연결 배선을 테이핑 후 타이로 연결부분을 고정시킵니다. APS 배선과 VAD 배선을 함께 테이핑하여 마무리합니다. APS 커넥터를 원래 자리에 연결 후 VAD 를 장착할 위치로 VAD 배선을 정리합니다. 가능한 엔진룸과 실내를 분리하고 있는 쪽으로 배선을 돌리면 깔끔합니다. ※ VAD 배선이 뒤쪽으로 들어가 있어 보이지 않는 부분은 점선으로 표시하였습니다. ※ APS 단자 전압을 측정하기 위해 자동차 KEY를 (계기판에 램프 점등)ON 상태로 합니다. APS 전원선의 전압을 측정하고 있습니다. APS 출력선의 전압을 측정하고 있습니다. APS 접지선의 전압을 측정하고 있습니다. 모든 배선을 측정 후 이상이 없을 경우 VAD 본체와 연결합니다. VAD 를 고정합니다. 위 고정방식은 현대 싼타페, 투싼 그리고 기아 스포티지의 경우에 동일하게 적용될 수 있습니다. (수동 제외)
