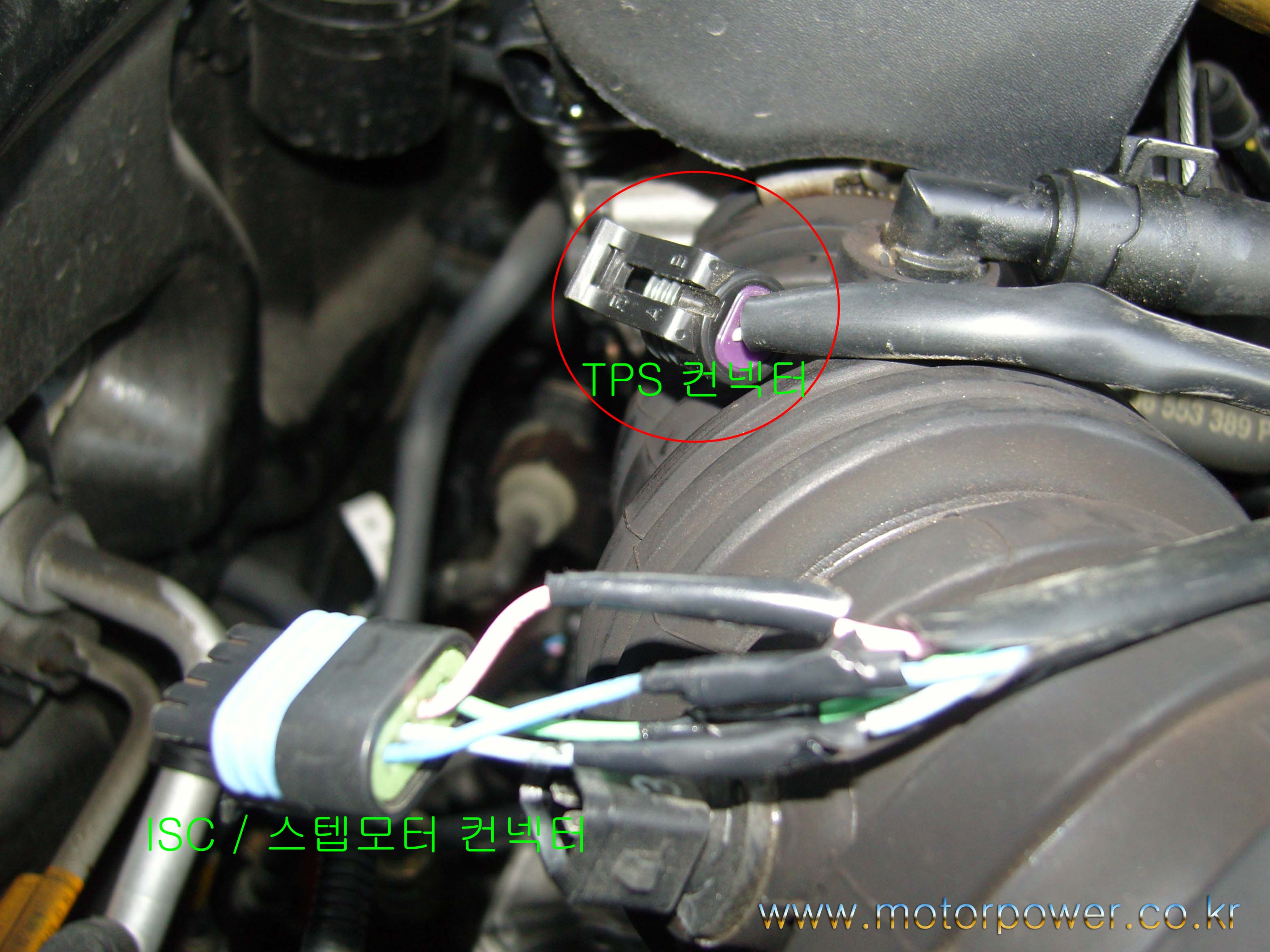

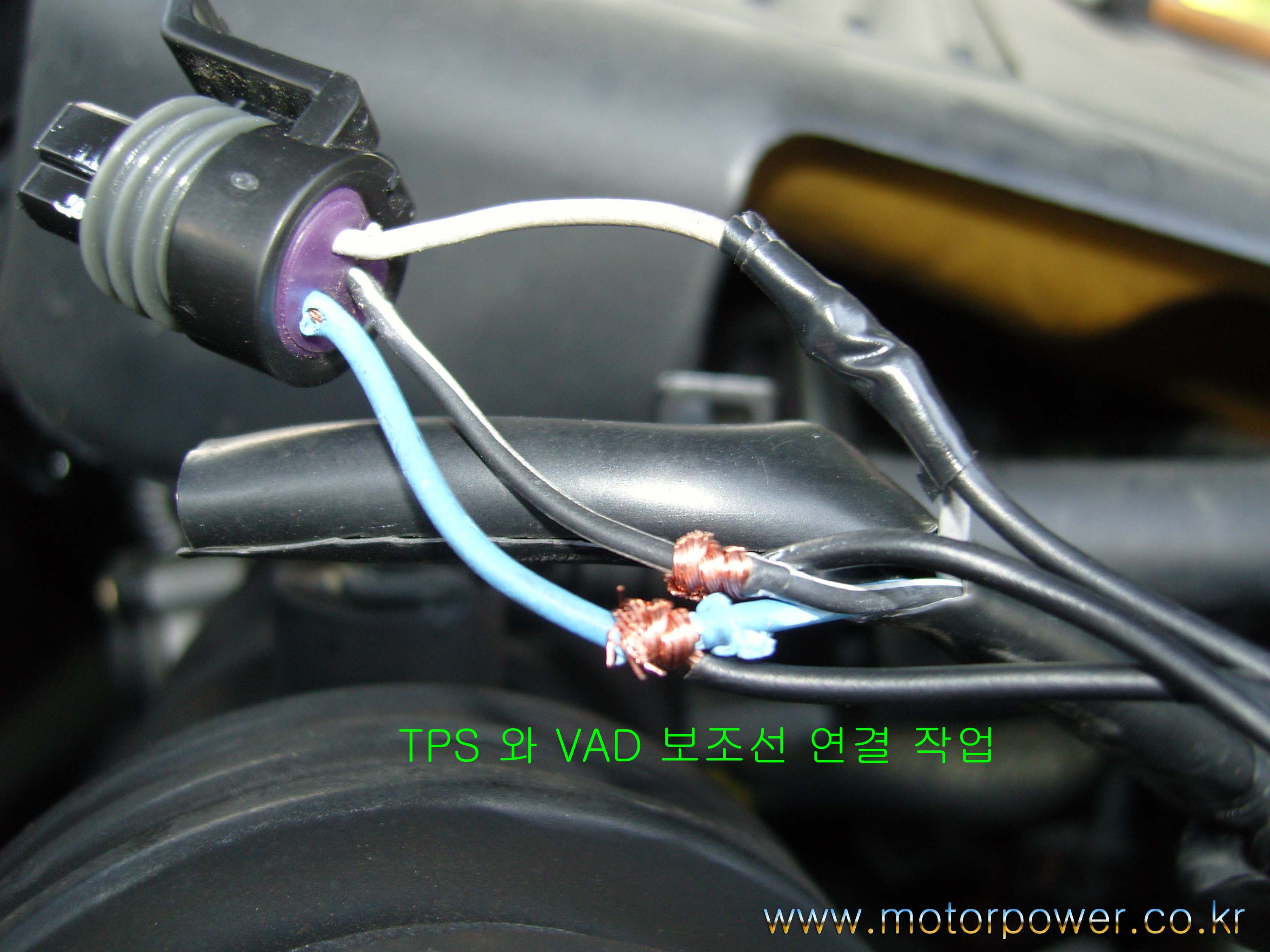

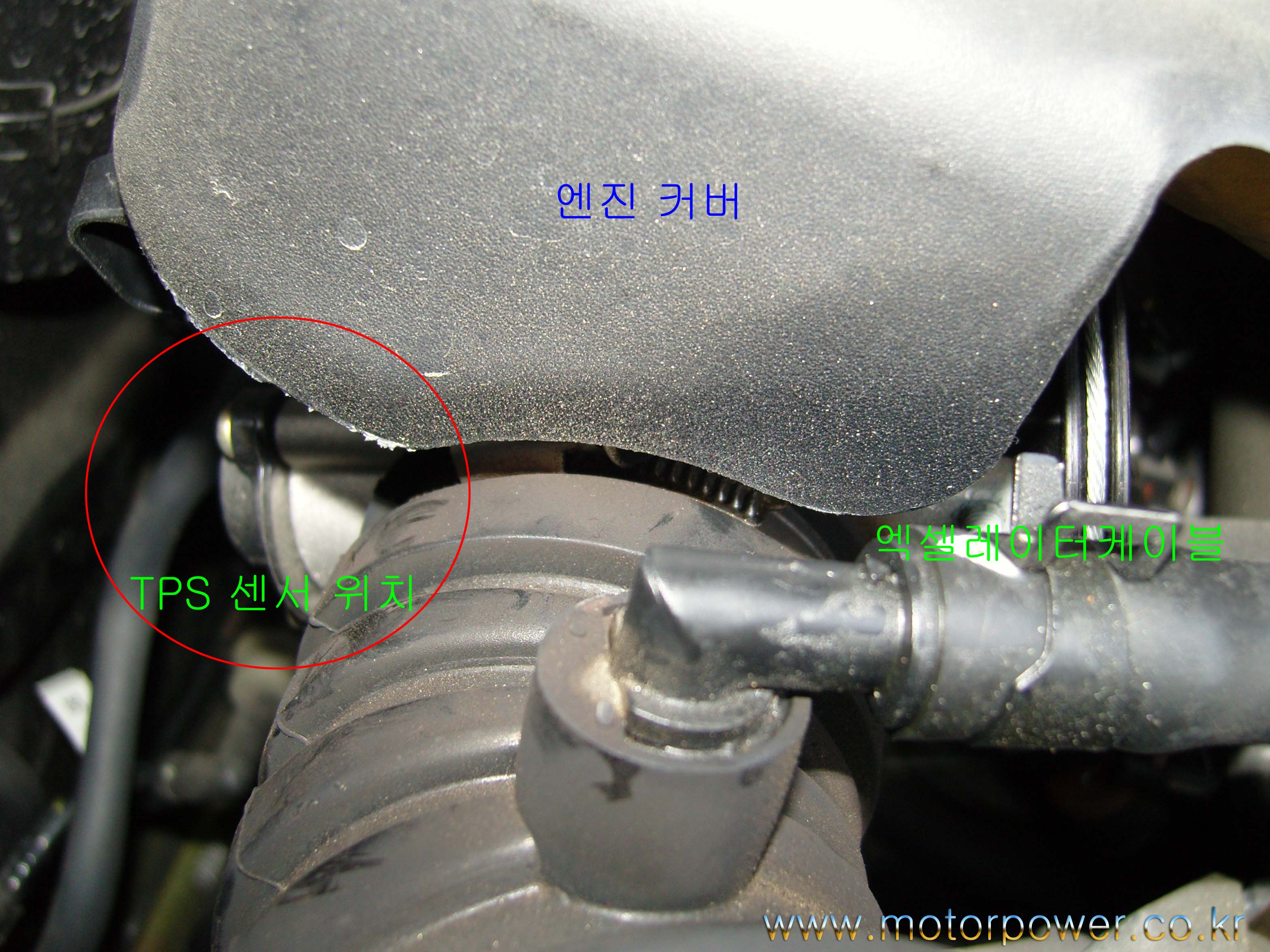

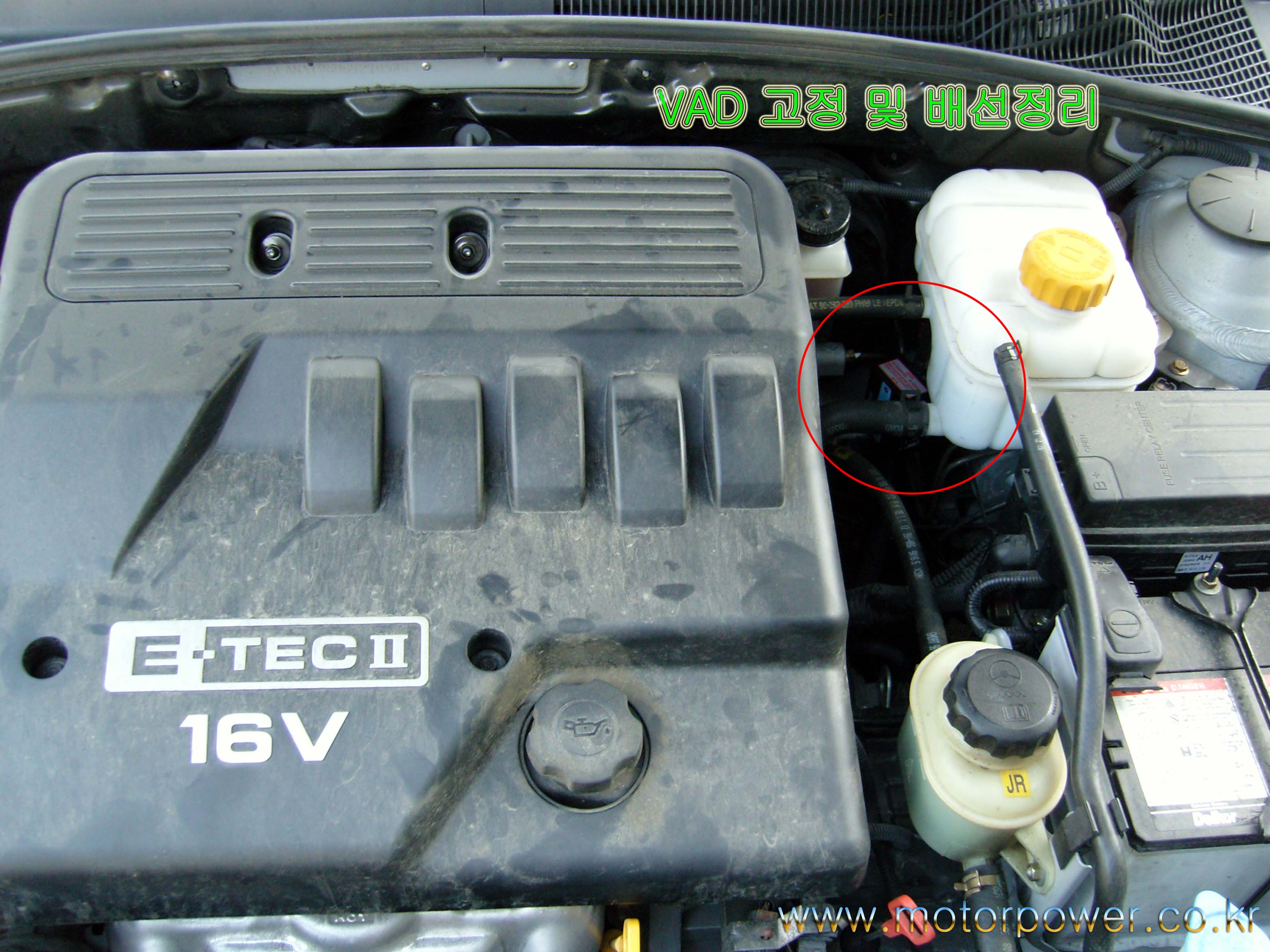

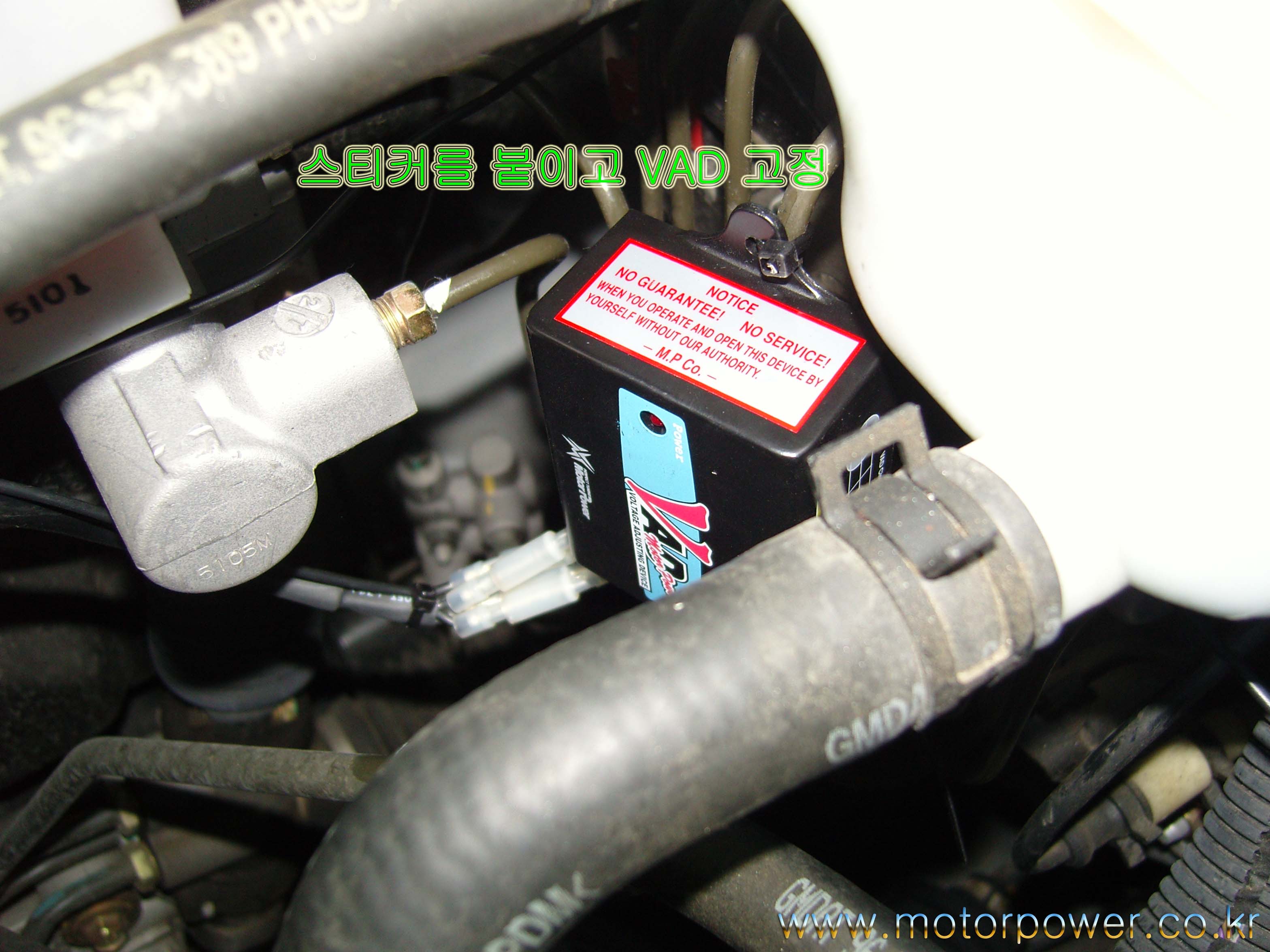

3.TPS 와 VAD보조선 연결 작업을 합니다. 연결하고 절연 테이프로 마무리 합니다. 연결 작업을 할때 반드시 KEY를 빼고 작업해야 합니다. 주의)엔진 열에 테이핑부분이 일어나지 않도록 단단히 묶어 줍니다.

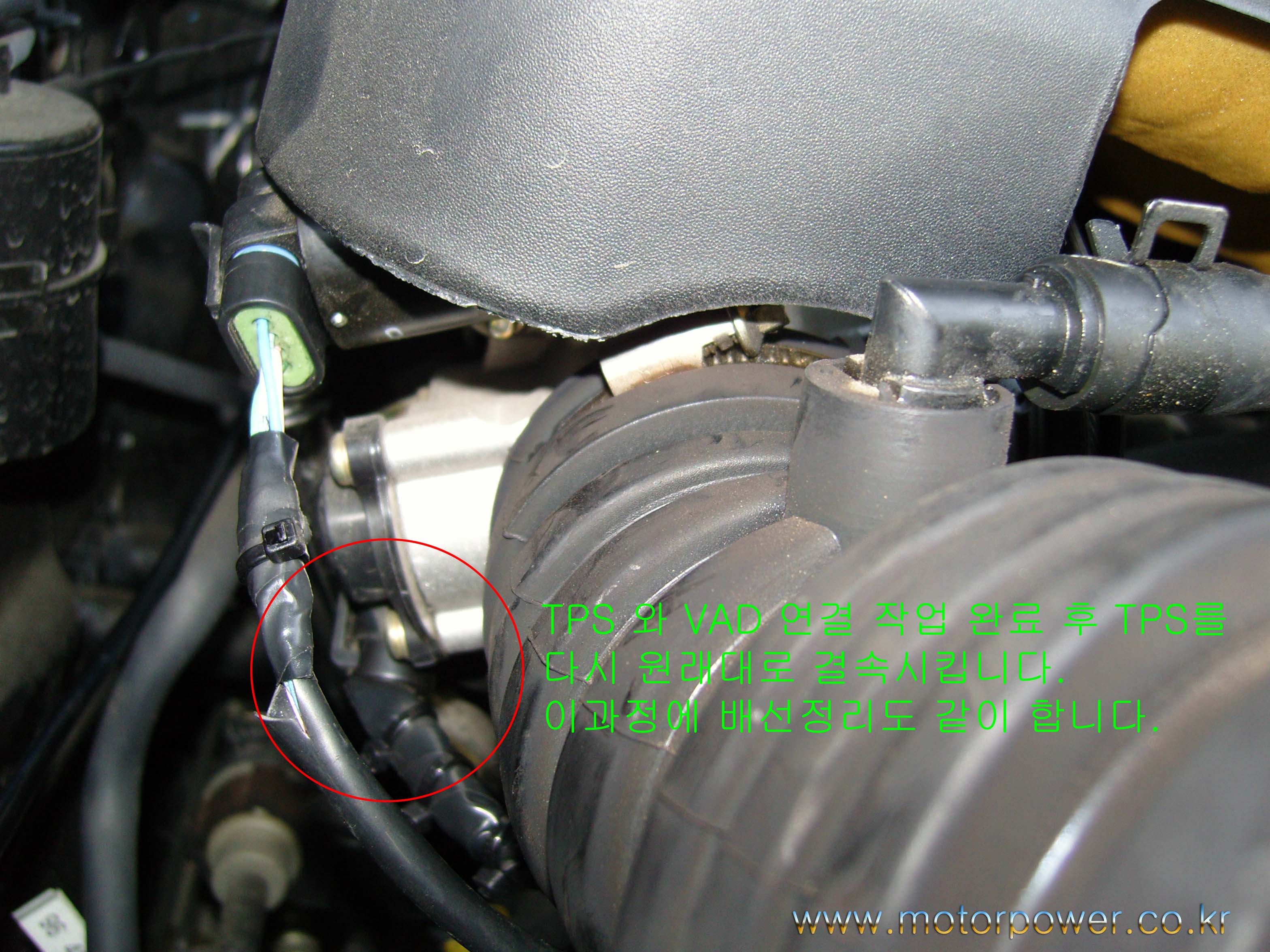

4. 배선 연결 작업 후 TPS를 윈상태로 복원 시킵니다.

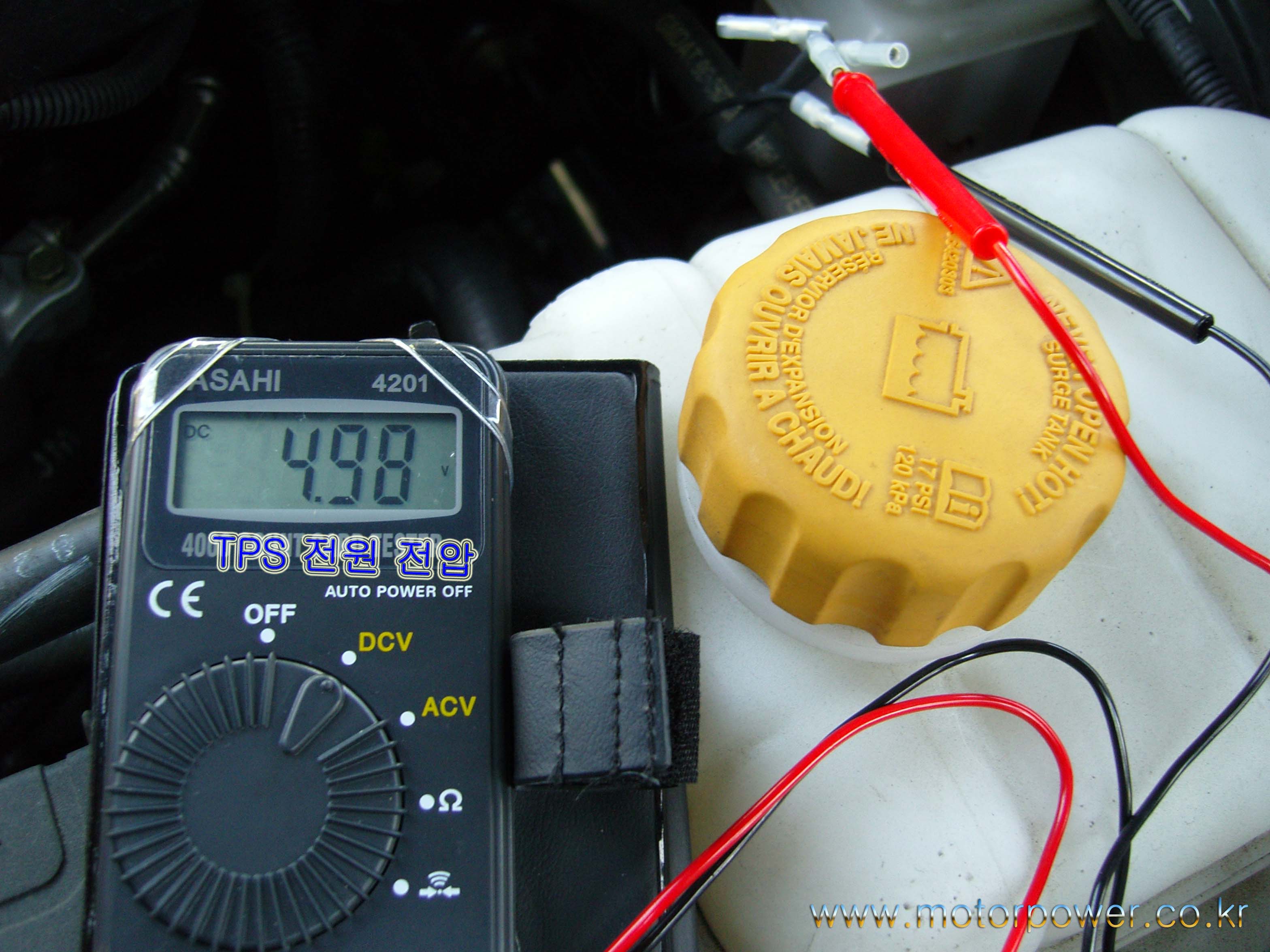

5.TPS 와 VAD 연결 보조선 작업 완료 후 디지털 테스터기를 DCV로 돌린 후 BATT에 연결된 VAD접지선에 테스터기 검정색봉을 연결 하고 각각의 전압을 찾습니다. KEY를 2단 ON상태로 돌립니다. 아래에 보이는 수치는 TPS 전원 전압(5V) 수치이며 이는 VAD 본체의 빨간색 컨넥터와 연결 합니다.

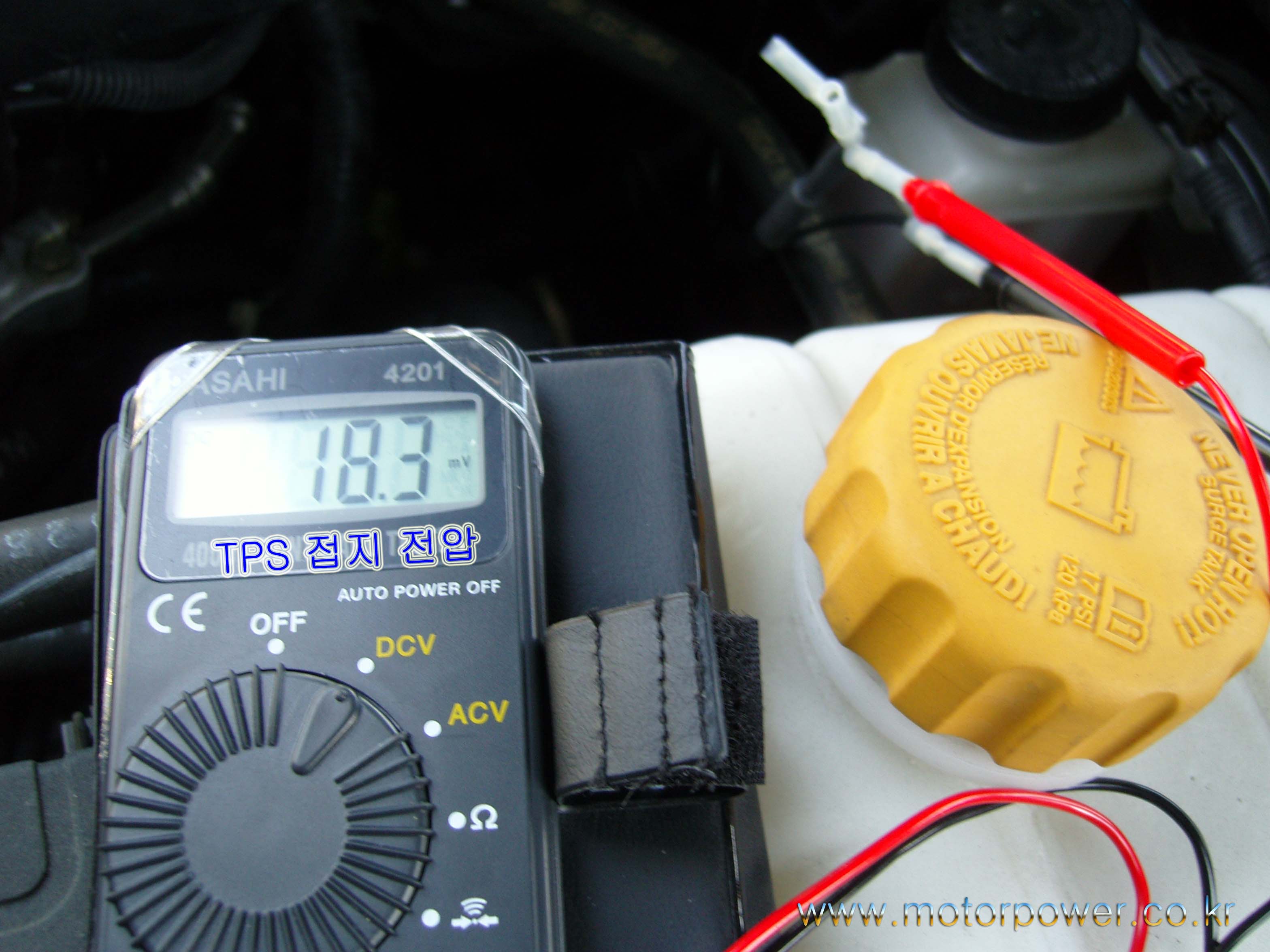

6.아래에 보이는 수치는 TPS 접지 전압 수치이며 이는 VAD 본체의 녹색 컨넥터와 연결 합니다.

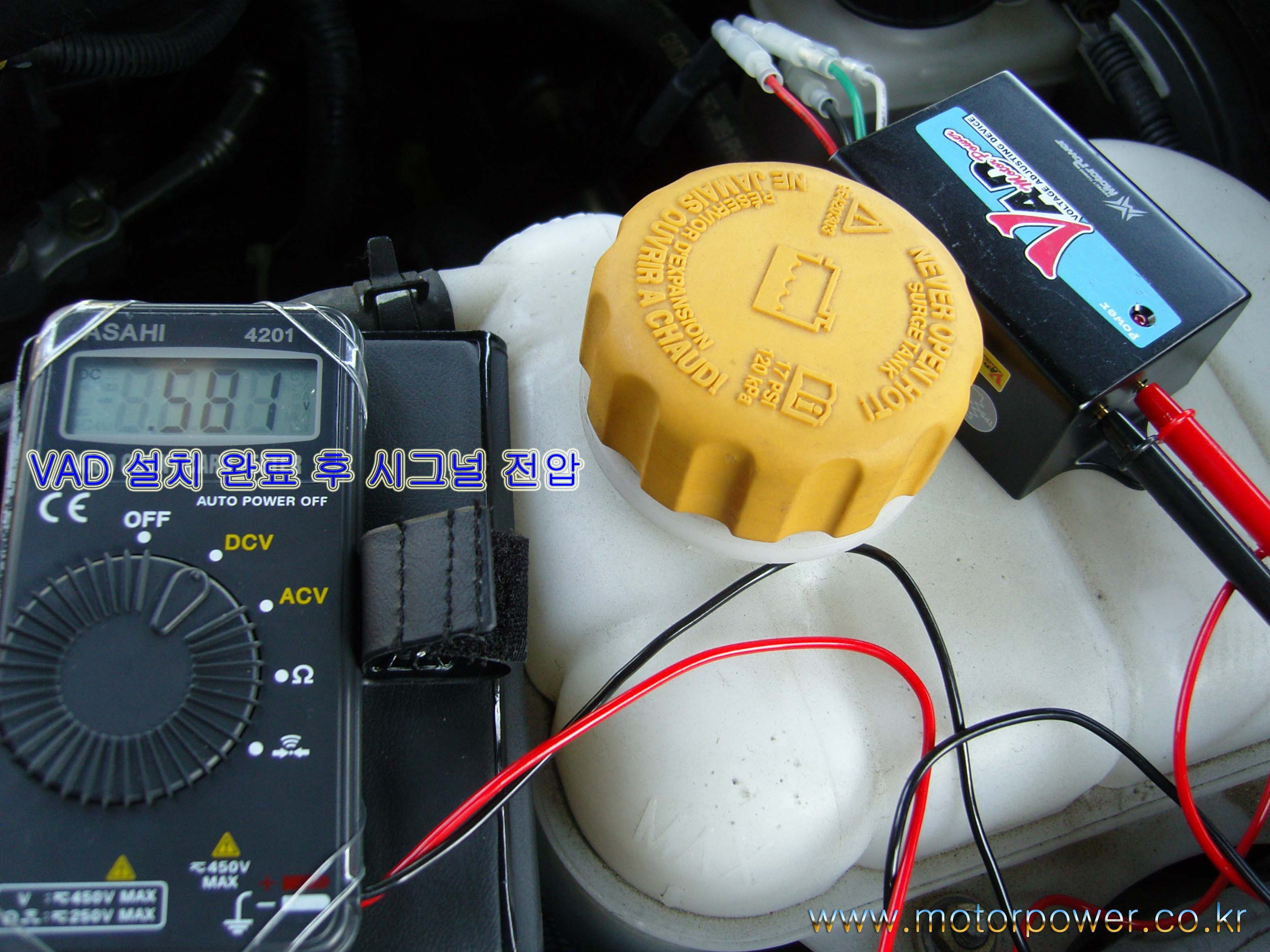

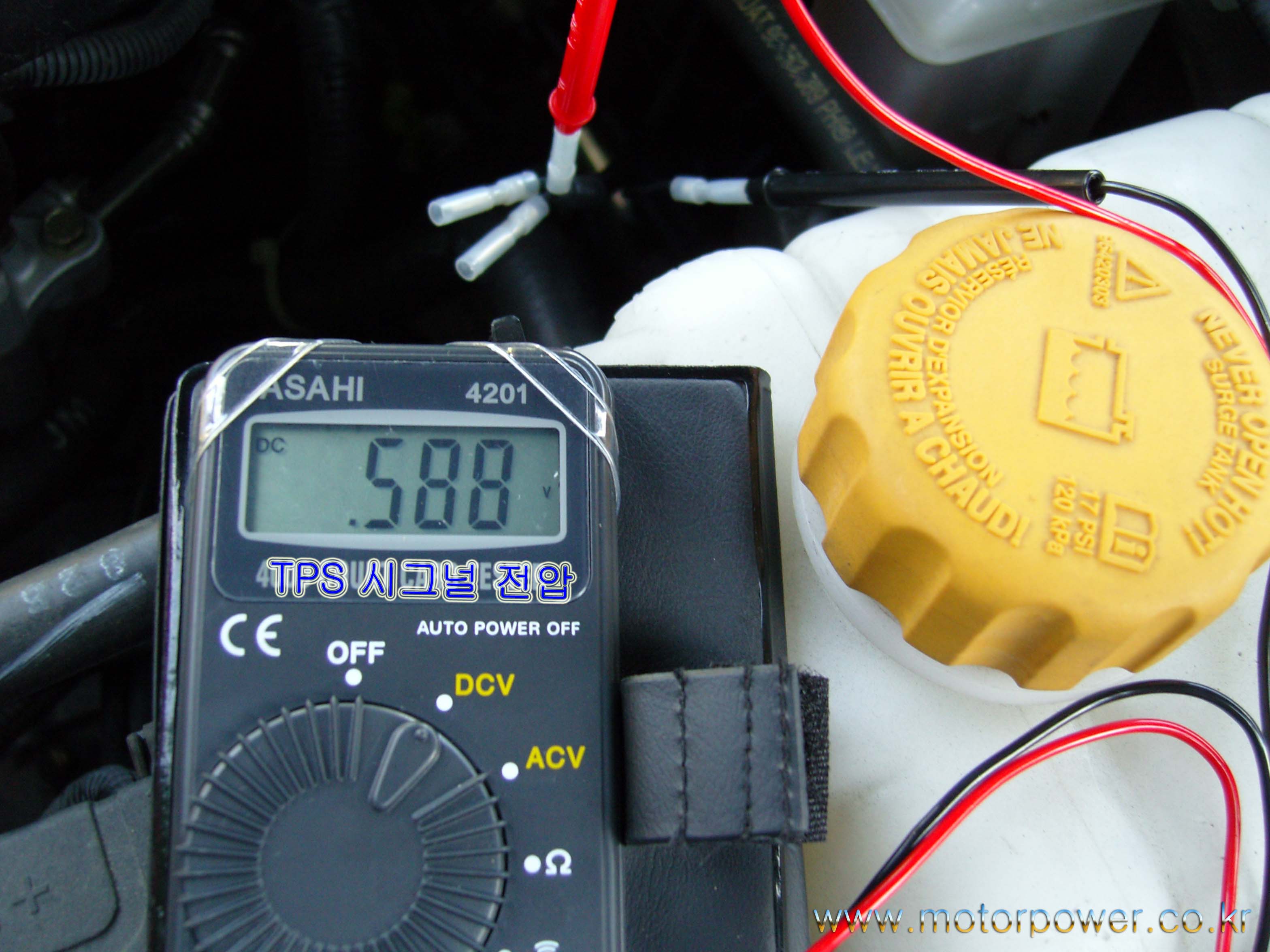

7.아래에 보이는 수치는 TPS 시그널 전압 수치이며 이는 VAD 본체의 흰색 컨넥터와 연결 합니다. 이는 엑셀레이터 케이블을 작동 시켰을때 순차적으로 상승 되면 시그널 전압입니다. 예) 엑셀 작동시 0.588V---1.1V---2.3V---3.2V---4.2V 상승됨.
