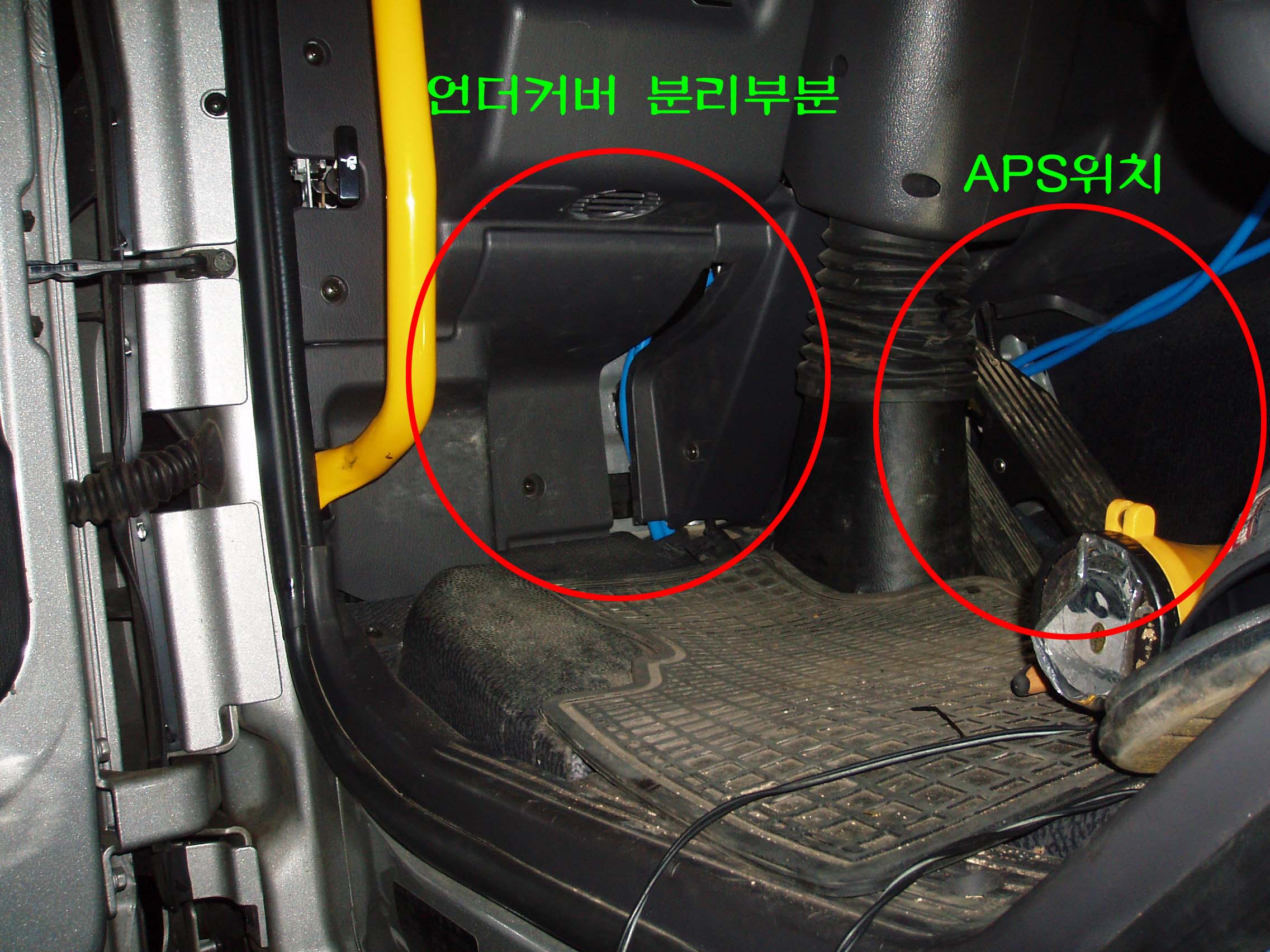

1. APS 위치는 엑셀레이터 페달 아래에 있으며 위치를 알고 작업을 시작 하여야 한다 *.APS 위치 부분(액셀레이터 폐달을 뒤로 올린면 APS 6선짜리 케이블 배선이 보임)

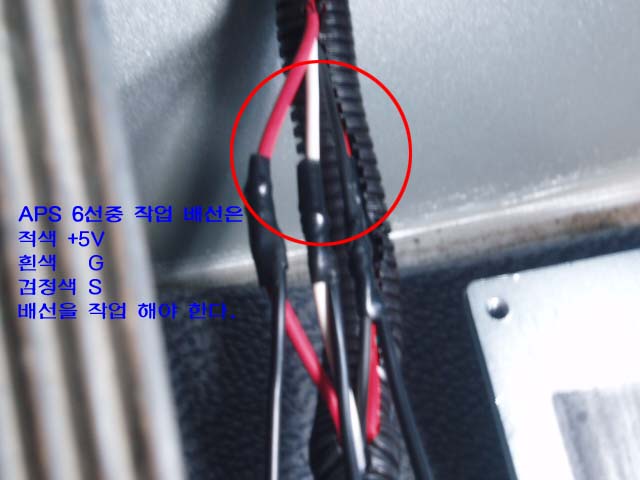

2. APS 6선중 (찐한적색.흰색.검정색)선택후 배선 연결 작업 및 테이핑 연결 작업

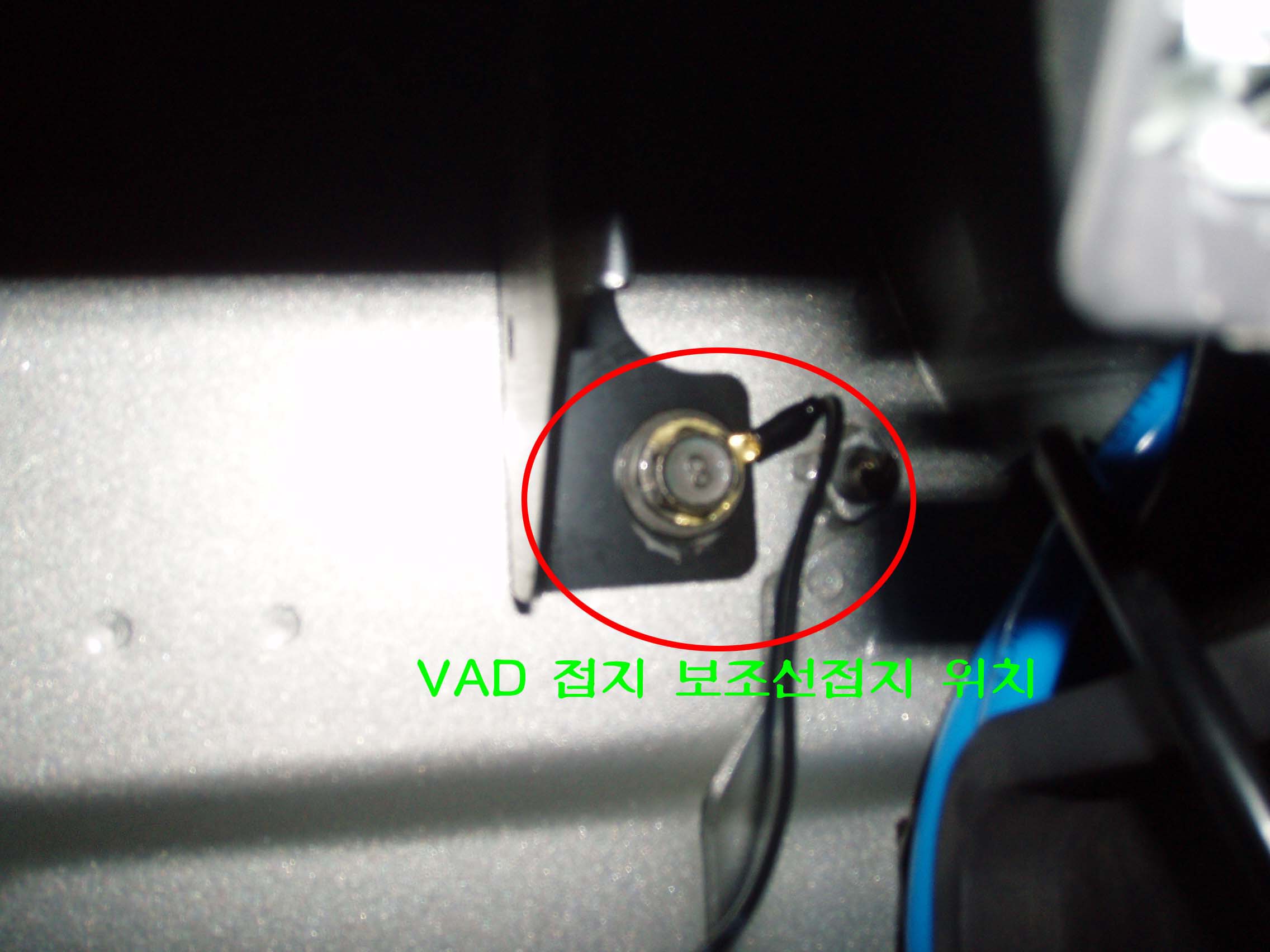

3.접지 위치에 VAD 접지 보조선을 연결 합니다.

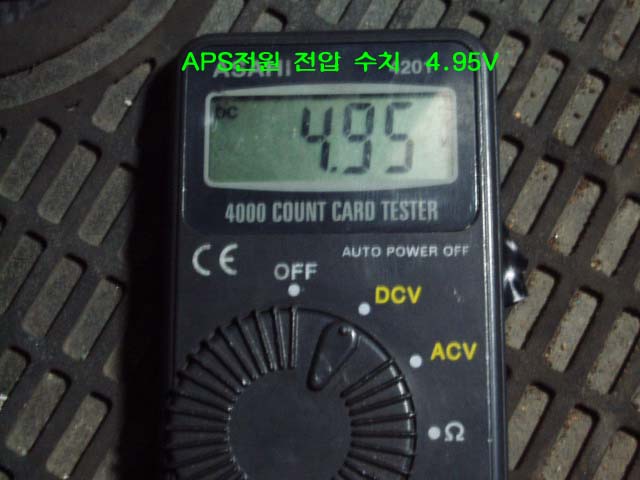

4.연결 작업 완료 후 APS를 원상태로 다시 고정하고 연결 작업이 완료되면 KEY를 ON상태로 합니다. 그리고 난 후 디지털 테스터기를 DCV로 돌립니다. 접지부에 연결된 VAD 접지선 테스터기 검정색 봉을 연결 하고 각각의 전압을 찾습니다. 아래에 보이는 수치는 APS 전원 전압(4.95V) 수치이며 VAD 본체의 빨간색 컨넥터와 연결 합니다.

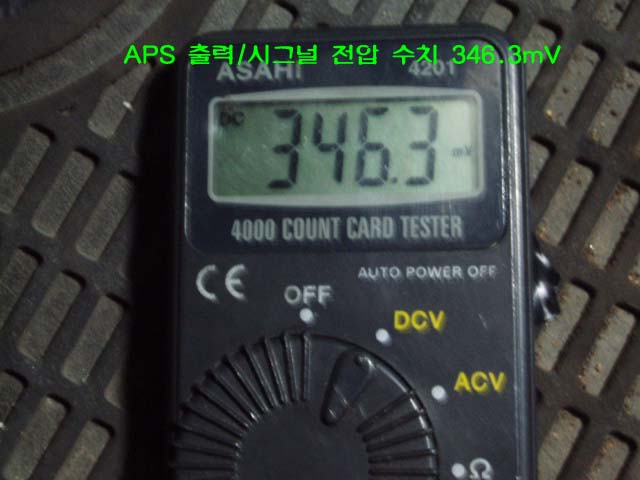

5.아래 에 보이는 수치는 APS 시그널 전압 (346.3)수치이며 이는 VAD 본체의 흰색 컨넥터와 연결후 엑셀레이터 케이블을 작동 시켰을때 순차적으로 상승 되면 APS시그널 전압 입니다. (엑셀작동시순차적으로 상승함 346.3mv---0.9V---1.5V---2.3V---3.4V---4.2V)

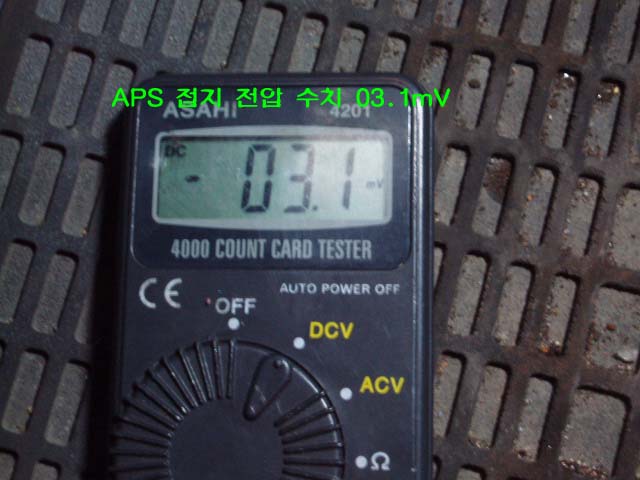

6.아래에 보이는 수치는 APS 접지 전압(03.1) 수치이며 이는 VAD 본체의 녹색 컨넥터와 연결 합니다.

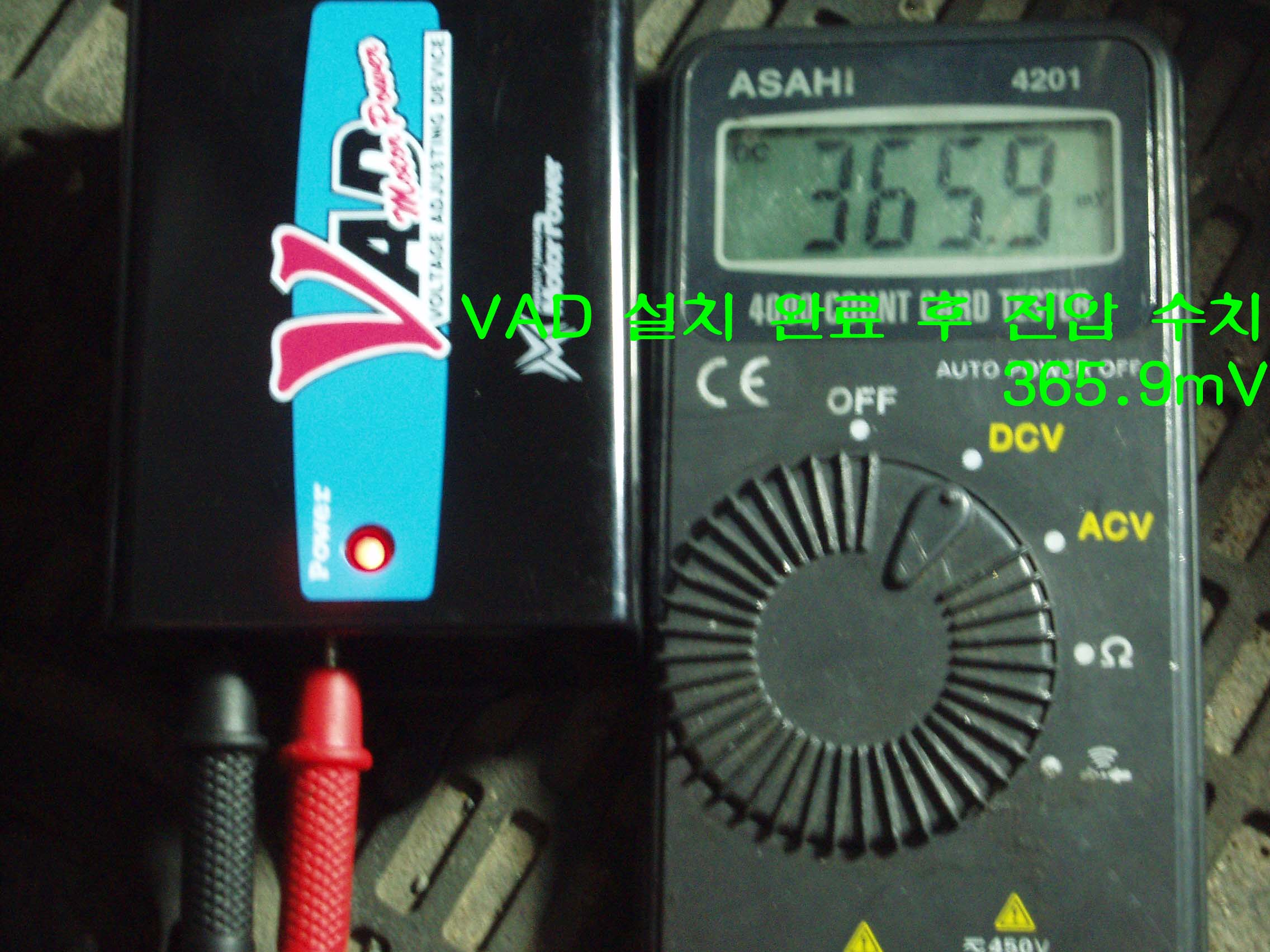

7.아래에 보이는 수치는 VAD설치가 완료된 시그널(출력) 전압(365.9) 수치 입니다.

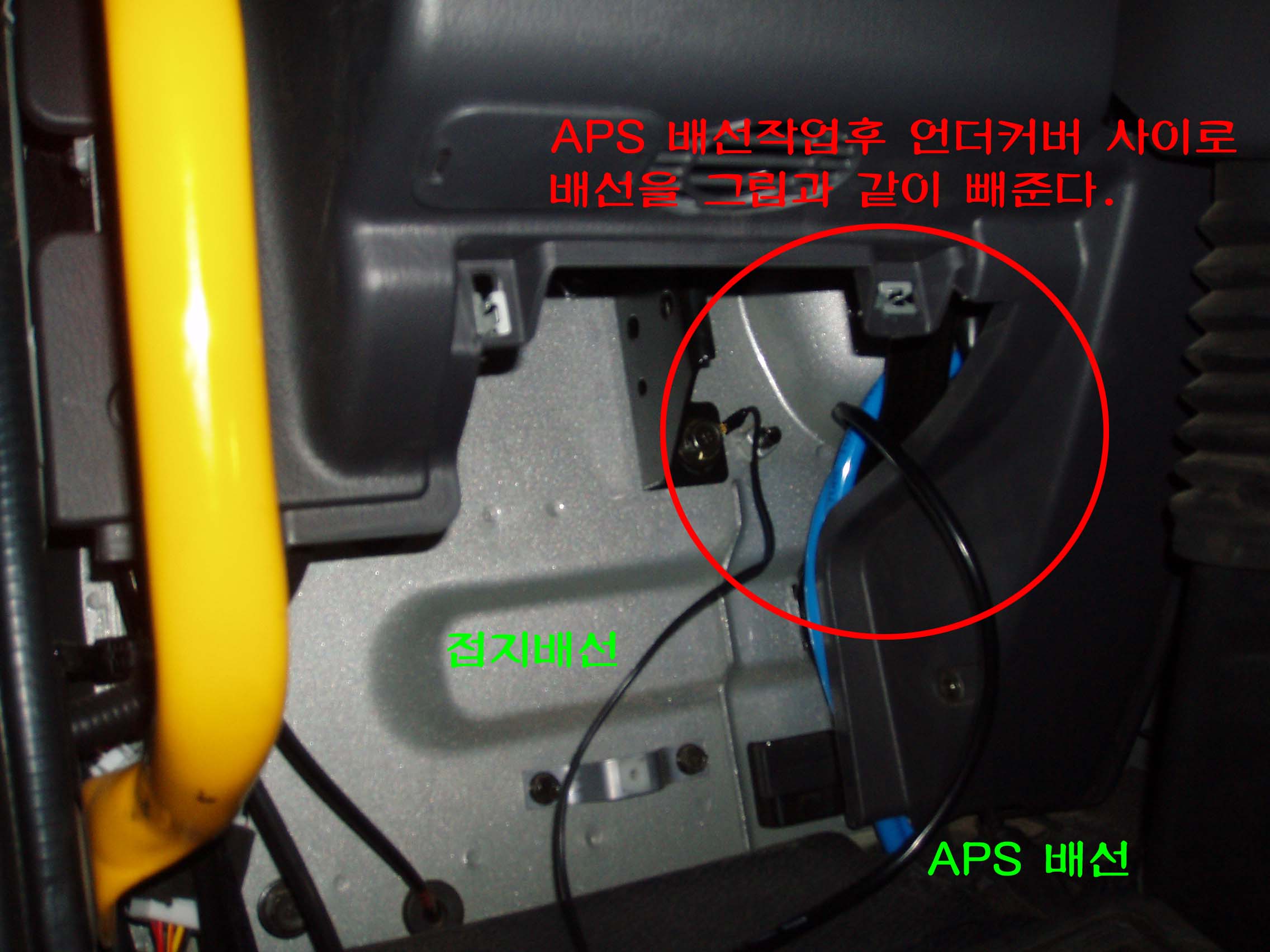

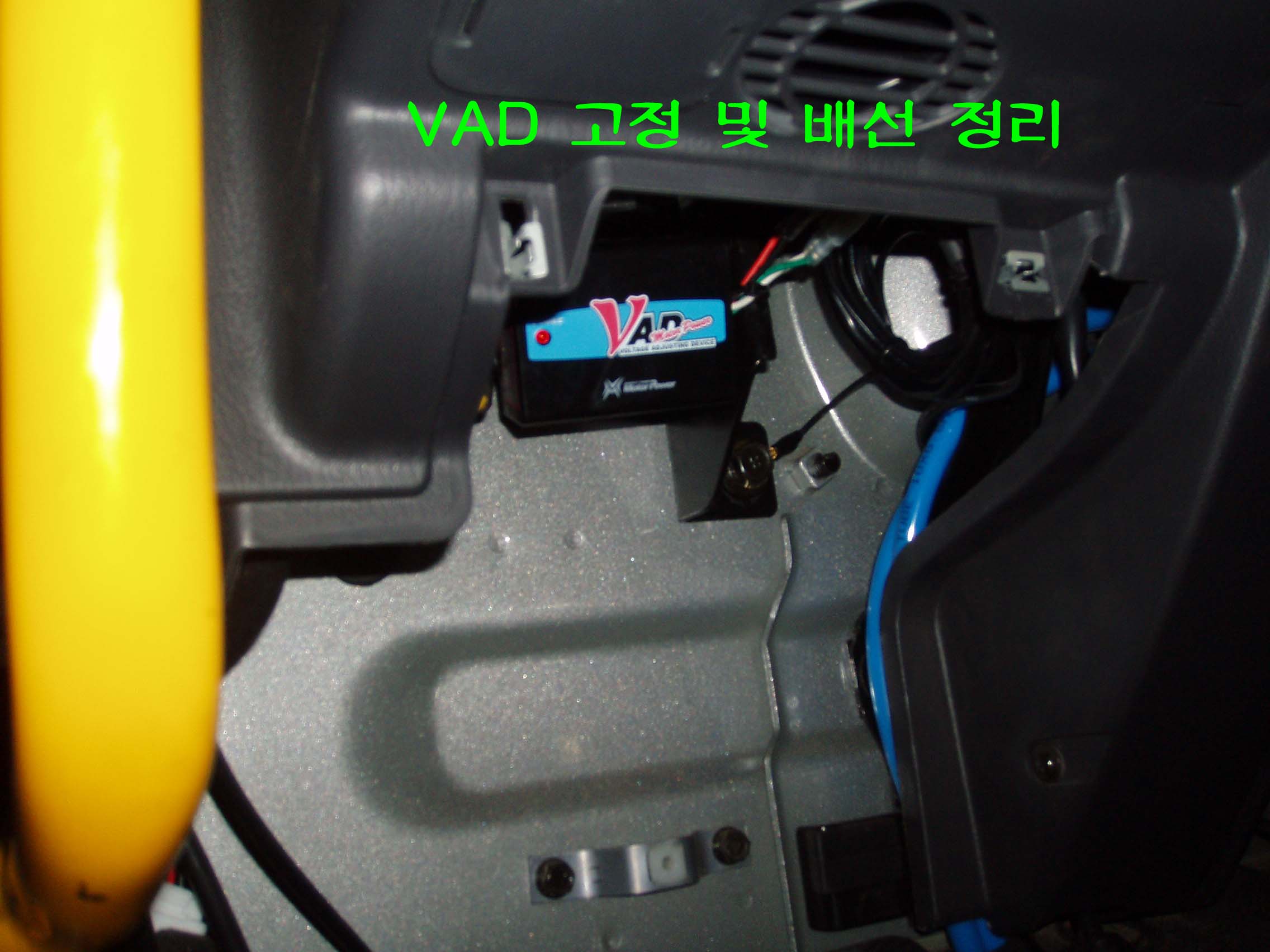

8.VAD 상단에 스티커를 붙이고 배선 정리 및 VAD를 고정 합니다. 언더 커버를 원상태로 복원 하고 작업을 마무리 합니다.
