@DOHC TPS 위치 DOHC차량은 에어 호스를 분리하여야 TPS위치 및 작업이 용이 합니다.

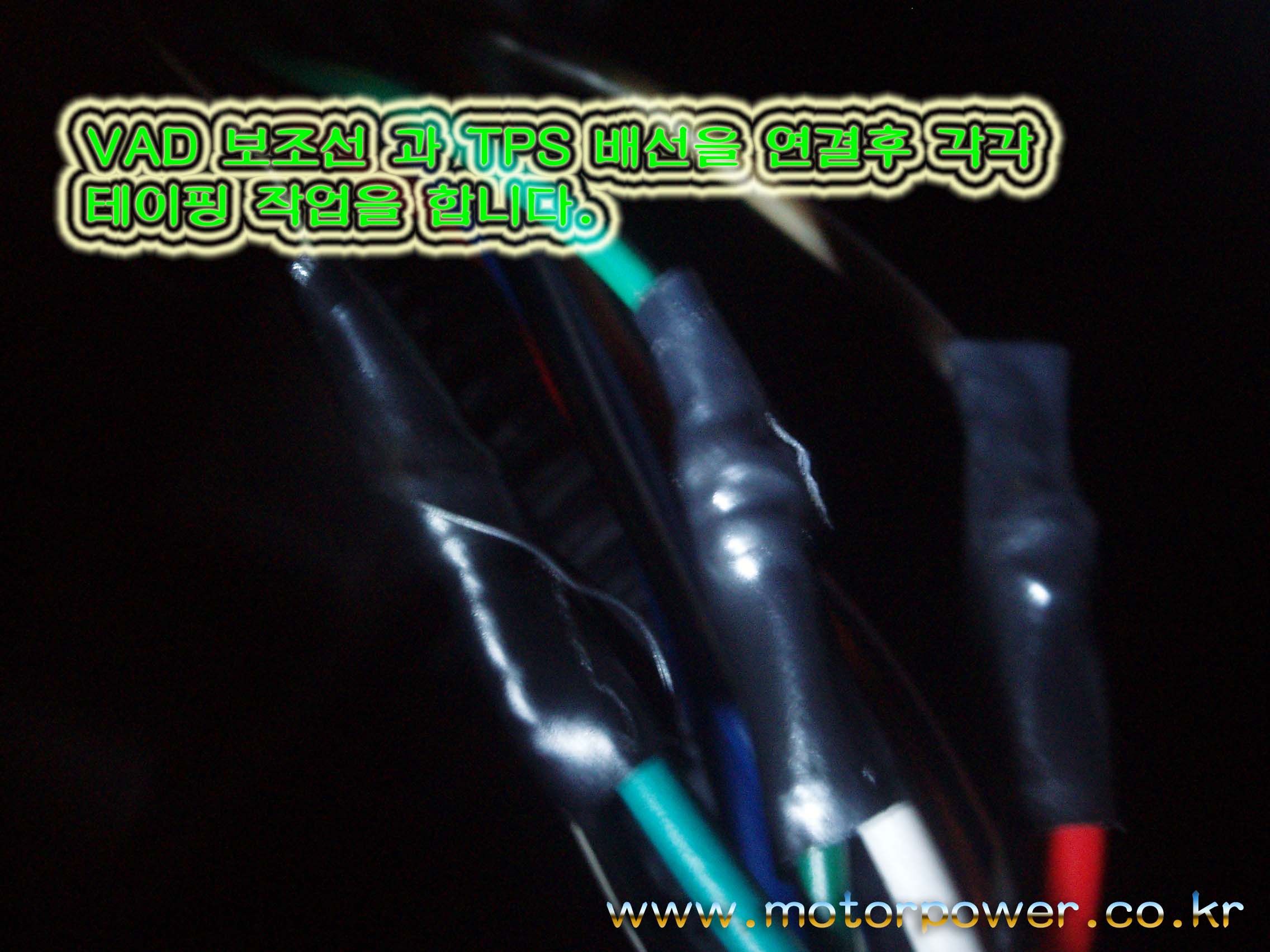

4.TPS 와 VAD 연결 보조선을 연결한 뒤 테이핑하고 케이블 타이로 단단히 고정시킨뒤 TPS를 원위치로 복원 합니다.

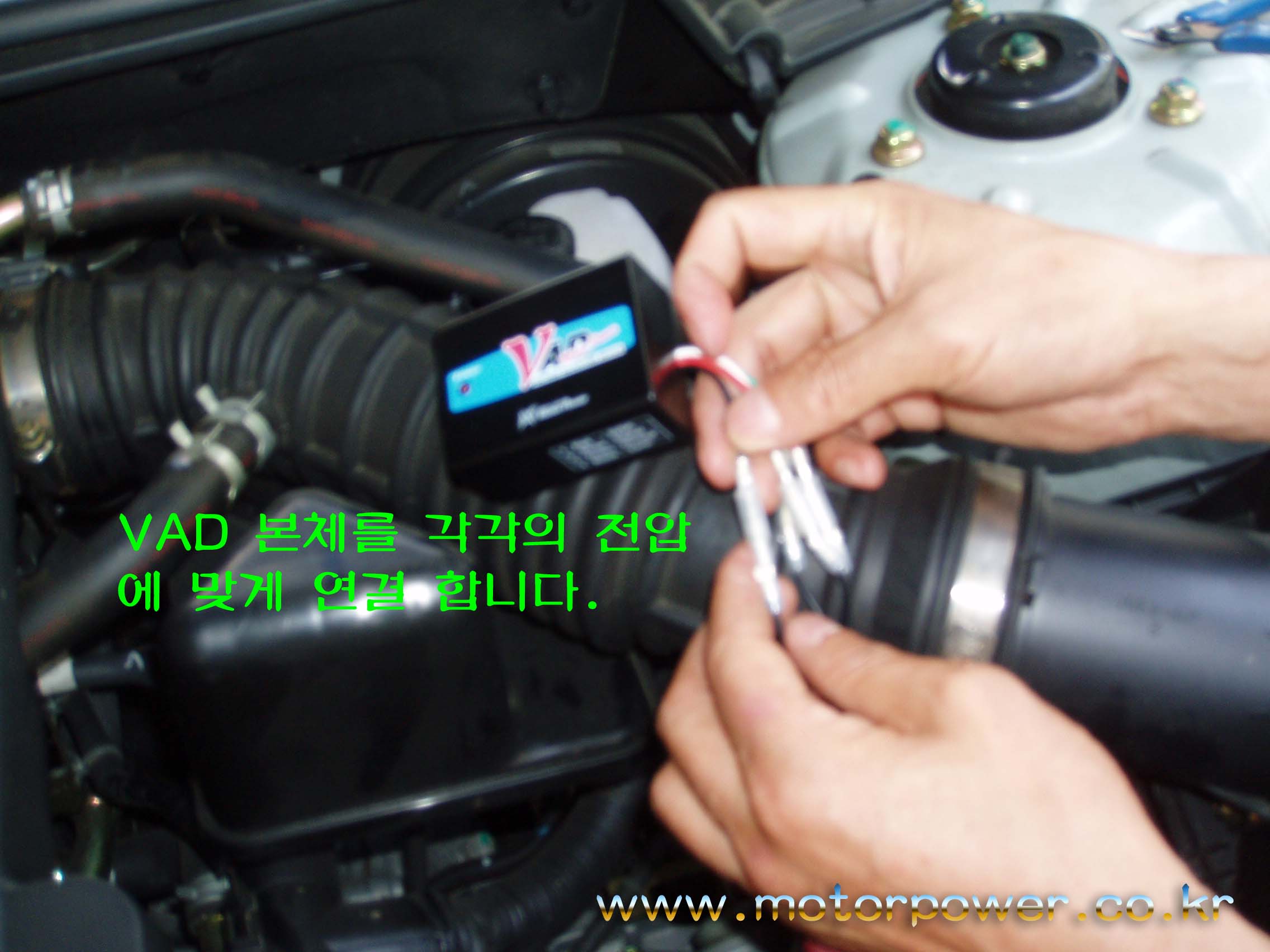

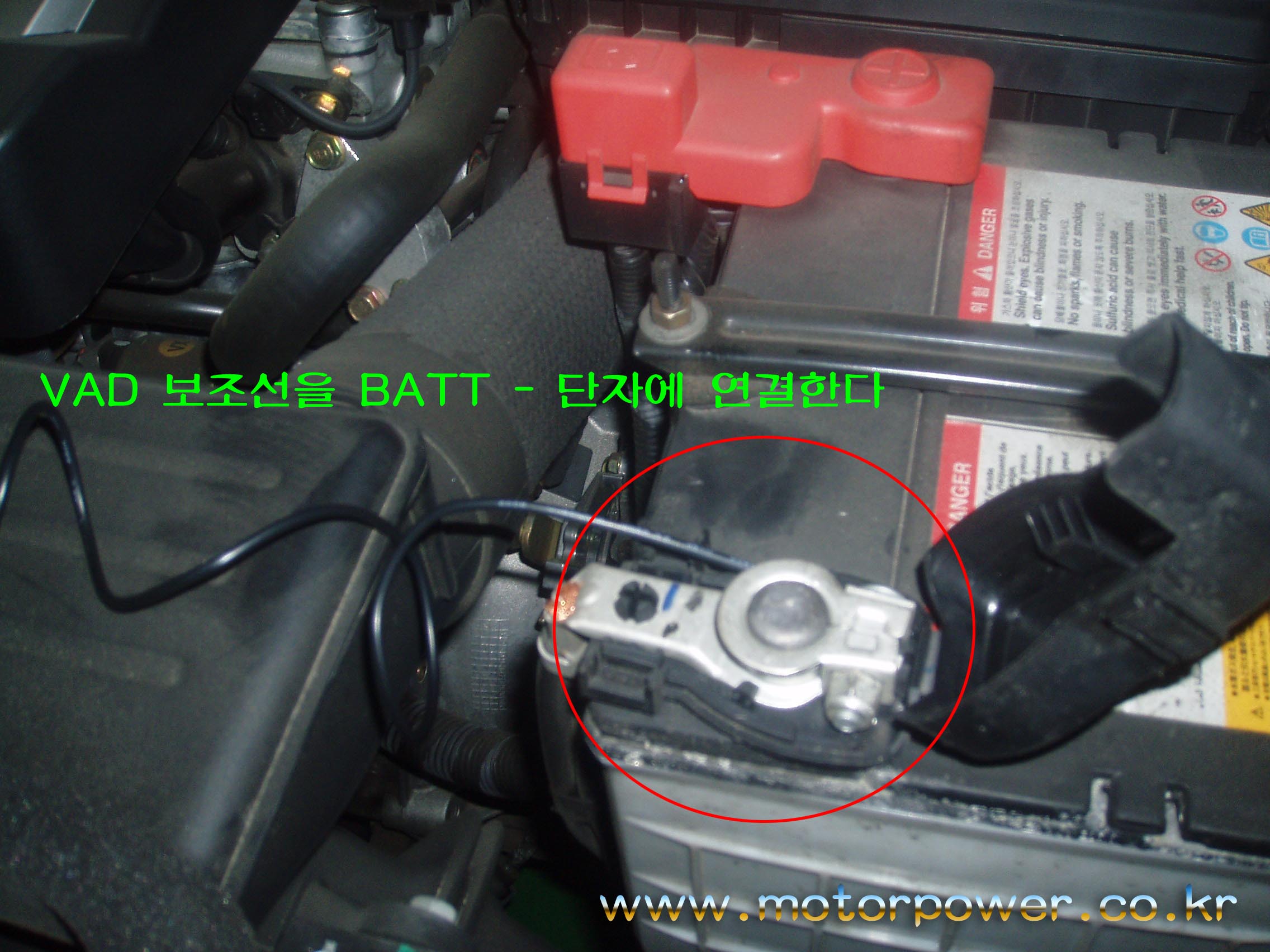

5.연결 작업 완료 후 TPS를 원상태로 다시 고정하고 연결 작업이 완료되면 KEY를 ON상태로 합니다. 그리고 난 후 디지털테스터기를 DCV로 돌립니다. BATT에 연결된 VAD접지선에 테스터기 검정색봉을 연결 하고 각각의 전압을 찾습니다. 아래에 보이는 수치는 TPS 전원 전압(5V) 수치이며 이는 VAD 본체의 빨간색 컨넥터와 연결 합니다.
@SOHC
@DOHC
6.아래에 보이는 수치는 TPS 시그널 전압 수치이며 이는 VAD 본체의 흰색 컨넥터와 연결 합니다. 이는 엑셀레이터 케이블을 작동 시켰을때 순차적으로 DOWN 되면 시그널 전압 입니다. 예) 엑셀 작동시 0.793V(0.597V) -- 1.2V--2.3V--3.5--4.1V 로 순차적으로 상승됨
@SOHC
@DOHC
7.아래에 보이는 수치는 TPS 접지 전압 수치이며 이는 VAD 본체의 녹색 컨넥터와 연결 합니다.
